1在科技史上，2月13号是个黄道吉日，就在这个日期，发生了两件看似毫无关联，却深刻改变了我们整个世界的事情。第一件事，发生在1880年的2月13号，那天爱迪生在他那个充满了各种瓶瓶罐罐和电线的实验室里，跟一个灯泡较劲的时候，无意间发现了一个灵异现象。第二件事，是1910年2月13号，一个名叫威廉·肖克利的婴儿在伦敦出生了。这个名字您可能有点陌生，他就是后来大名鼎鼎的晶体管之父，是那个亲手开启了硅谷传奇。
今天，咱们就循着这根时间的线索，从爱迪生那个昏黄的灯泡开始，一路聊到我们今天这个由无数芯片构成的数字宇宙。这趟旅程，充满了天才的灵光一闪、固执的争吵、意外的发现，甚至还有师徒反目、兄弟成仇的狗血剧情。精彩程度，绝对不亚于任何一部好莱坞大片。
🎧【您将听到】
- 爱迪生效应：一次意外的“幽灵电流”
- 弗莱明与二极管：开启真空管时代
- 德福雷斯特与三极管：推动广播、电话、雷达等发展
- 真空管的局限与晶体管的诞生
- 点接触式晶体管诞生，放大信号成功
- 肖克利闭关设计出结型晶体管，开启新时代
- 肖克利回硅谷创办实验室，招募顶尖人才
- 肖克利麾下“八叛徒”集体辞职，成立仙童半导体
- 集成电路、摩尔定律、现代芯片产业的起源
👀【您会看到】

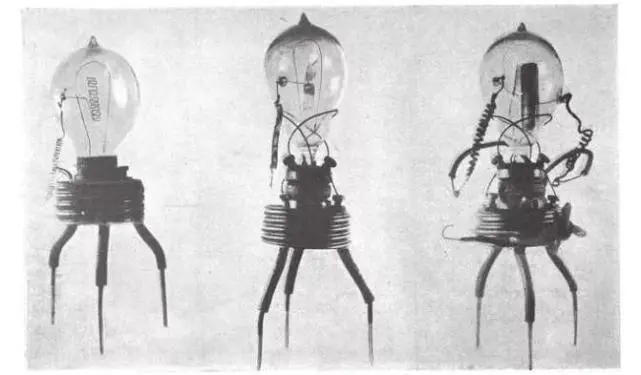

▲ 爱迪生试验灯泡

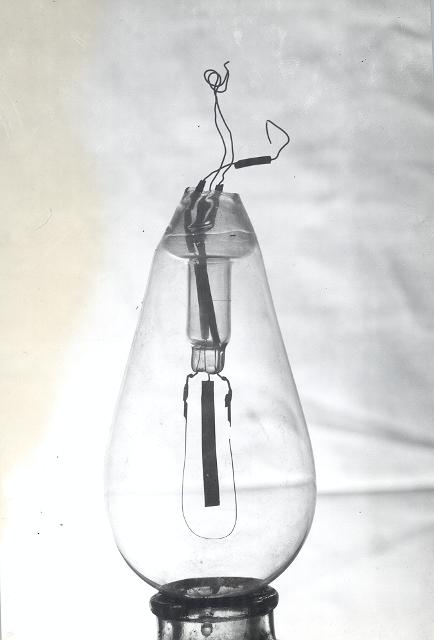

▲ 爱迪生效应的接线图

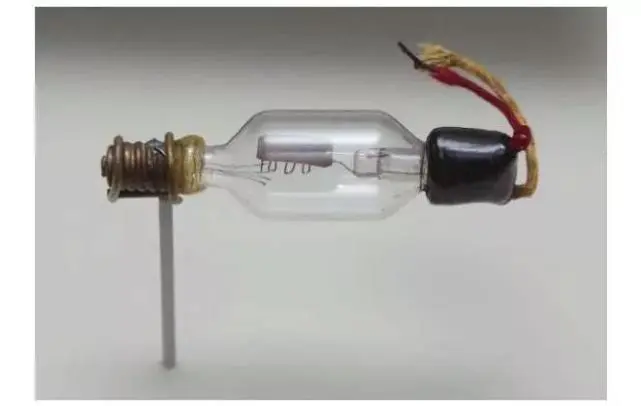

▲ 弗莱明发明的真空二极管
▲ 福雷斯特发明的真空三极管

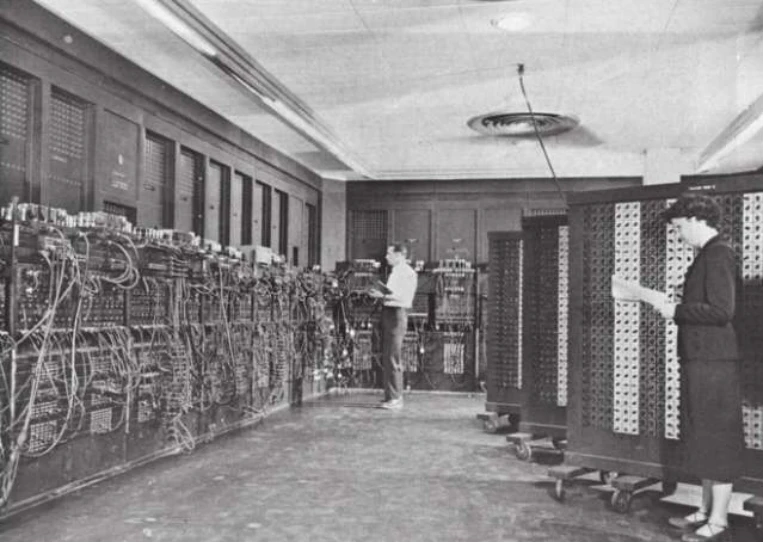

▲ 1946年，当时世界最先进的真空管电子计算机ENIAC

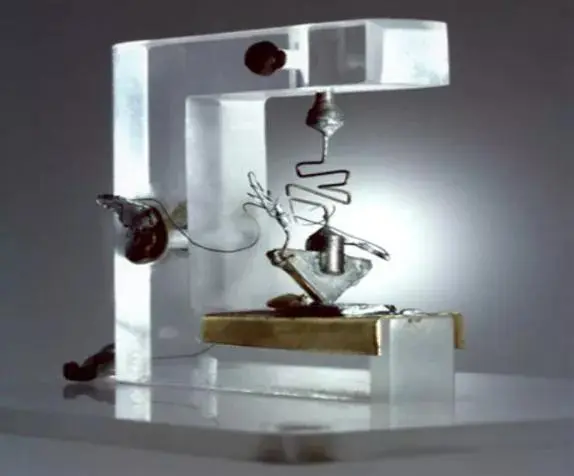

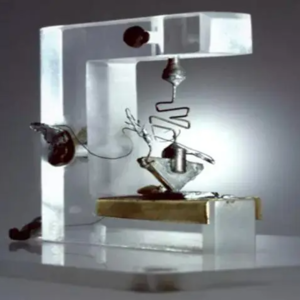

▲ 贝尔实验室诞生的第一个锗半导体点接触式晶体管
▲ 巴丁、布拉顿 和肖克利（最右），三人分享了诺贝尔物理学奖

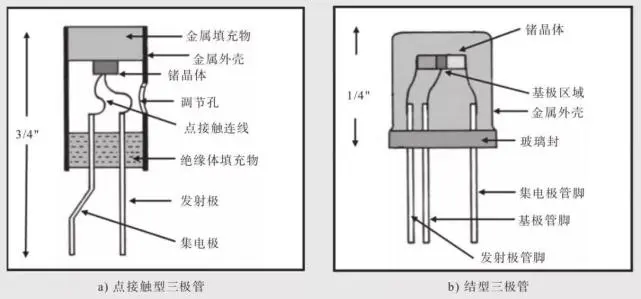

▲ 巴丁、布莱顿发明的点接触型三极管和肖克利发明的结型三极管结构图

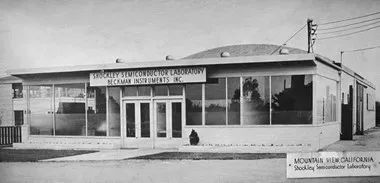

▲ 位于加州山景城的肖克利半导体实验室
▲ 肖克利曾经麾下的八员工变成了“八叛徒”，成立了仙童半导体，分别是：罗伯特·诺依斯、戈登·摩尔、朱利亚斯·布兰克、尤金·克莱纳、金·赫尔尼、杰·拉斯特、谢尔顿·罗伯茨和维克多·格里尼克
