先进封装与光子集成的接缝处，才是摩尔定律之后真正的战场
在芯片制造的下半场，摩尔定律的脚步越来越慢，但需求却在飞速上涨：AI、5G、AR/VR、自动驾驶，每一个方向都在拉扯着性能极限。
在这个时候，“算力”不再只是某颗芯片有多强，而是多个芯片能否协同高效工作。而要让这些异构芯片彼此“听得懂、连得上、传得快”，光靠设计远远不够。
先进封装，特别是电光融合的封装方案，正成为性能跃升的关键路径。而其中最关键的一步——是“键合”。
一、Die-to-Wafer：为什么最不起眼的工艺，正在成为焦点？
封装里的“键合”，长期被认为只是个“贴片”动作，但在今天的光子芯片集成趋势下，它变得至关重要。
尤其是 Die-to-Wafer（D2W）键合——将一个个功能芯粒精准贴合到目标晶圆上，成了现实可行且极具弹性的路径。
相比传统的 Wafer-to-Wafer 拼接方式，D2W 在三个方面具有结构性优势：
- ✅ 能实现不同尺寸、不同材料芯粒的自由组合（InP、TFLN、Si、GaN、LiNO₃ 等材料）
- ✅ 可以优先选择“已知良品”（Known Good Die）进行集成，提升成品率
- ✅ 支持更复杂的异构系统架构，是面向系统设计的天然利器
如今，D2W 已逐步成为光子芯片封装中解决尺寸与材料异构性问题的主流工艺路径。
二、不是“贴得牢”，而是“控得住”：键合技术真正的难点
键合的挑战，不是“能不能贴上”，而是“能不能精准、稳定、大批量地贴”。
而能决定D2W键合质量的，不只是工艺参数，而是一整套“组合拳”：
- ✅ 融合键合（Fusion Bonding）：让不同材料在无中介层的情况下直接结合，适用于Si-SiO₂、InP-SiO₂等组合
- ✅ 激光释放层（IR Layer Release）：通过可控激光能量精准释放临时载体，做到“键合时稳、分离时净”
- ✅ 高温稳定载体+低残留材料体系：支持700°C以上高温工艺，还能重复使用，保证经济性

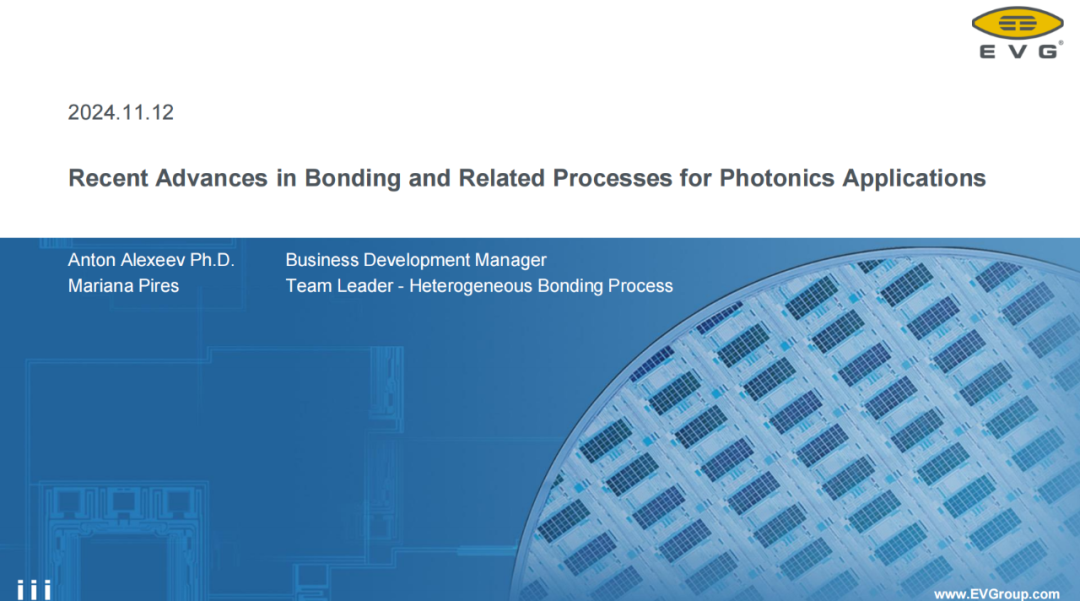

比如EVG公开展示了用TFLN、InP等材料芯粒在SiO₂基底上实现100%转移良率与高质量融合的成果，验证了工艺的可靠性与量产潜力。
三、Co-D2W：让先进封装走向真正的“可量产化”
最早的D2W方案，往往停留在实验室阶段：精准但慢，灵活但不可控。而现在，一个更成熟的版本正在兴起——Co-D2W（Collective Die-to-Wafer）。
这是一种先将芯粒在中间载体上“预排布”，再整体转移到目标晶圆的流程。它的最大优势是：
- 大幅提升并行度与产能（>1000 die/hour）
- 支持±1μm以内贴合误差控制
- 配合激光释放层，可做到批量脱附、无损整合
- 多种材料平台同时兼容，真正满足“异构系统级封装”需求
相比传统逐颗贴装，Co-D2W 更像是在“批量结构精排”的基础上，实现了晶圆级别的一体化转移，大幅提高了贴合效率与精度控制能力。
四、你看到的是芯片，你没看到的是背后的“物理接口设计”
在系统级封装中，每一个连接界面，不只是物理搭接，更是性能瓶颈与信号丢失的源头。键合，承担的已经不只是结构连接，而是物理界面优化的系统工程。
这意味着，未来决定系统性能上限的，不是设计图纸，而是：
- 键合界面能否做到“光电协同传输”
- 工艺控制能否支持亚微米级别的一致性
- 临时载体能否在不干扰主功能的前提下反复使用
而这些，才是先进封装工艺厂商真正比拼的战场。
五、写在最后：封装的未来，是系统工程师的未来
光子芯片、2.5D/3D封装、混合键合，这些曾经属于论文里的词汇，今天正在成为量产线上的现实。而在这些术语背后，我们必须看到一个更本质的趋势：
芯片制造的未来，不在“设计多复杂”，而在“工艺多细致”。
而封装，不再是芯片完成后的“最后一公里”，而是系统架构设计的第一步。
技术的真正天花板，藏在最难被看见的“键合界面”里。
