芯片热管理的新战场：BSPDN背后的技术博弈

当芯片工艺节点逐步逼近物理极限时，性能提升的焦点，悄然从“正面”转向了“背面”。

背面供电网络（Backside Power Delivery Network，BSPDN），正成为先进封装的关键突破方向。但与性能优势并行的，是一场尚未完全解决的热管理博弈——热阻上升、热点堆积、导热路径压缩……BSPDN 不是未来的答案，它是未来的新问题。

一、从正面到背面：一场架构的转向

传统芯片供电路径从封装球到C4焊球、再经过BEOL金属层，最终抵达晶体管，这条路径长、阻抗高、干扰多，特别是在高功耗SoC中愈发成为瓶颈。

BSPDN的出现，改变了这一逻辑。其核心是：将PDN（Power Delivery Network）从芯片正面迁移到硅的背面，通过nTSV（nano-Through-Silicon Via）直接向下供电。这样做的好处显而易见：

功率传输路径缩短，package-to-transistor电阻降低一个数量级；

信号与供电解耦，释放BEOL资源用于信号布线；

提升面积利用率，支持更密集的单元设计与更复杂的逻辑结构。

但“背面”不是散热方向。在这一架构变更背后，一个旧问题被新方式放大了：热流如何逃离芯片？

二、热力学陷阱：BSPDN 带来的新挑战

传统正面供电架构中，热量可以通过厚实的硅衬底向下扩散，并最终通过散热器释放。而BSPDN中，为了实现背面连接，芯片背部硅被削薄至300-500纳米，甚至在某些区域完全移除，只剩下金属互联层与载体。

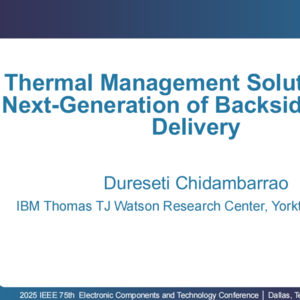

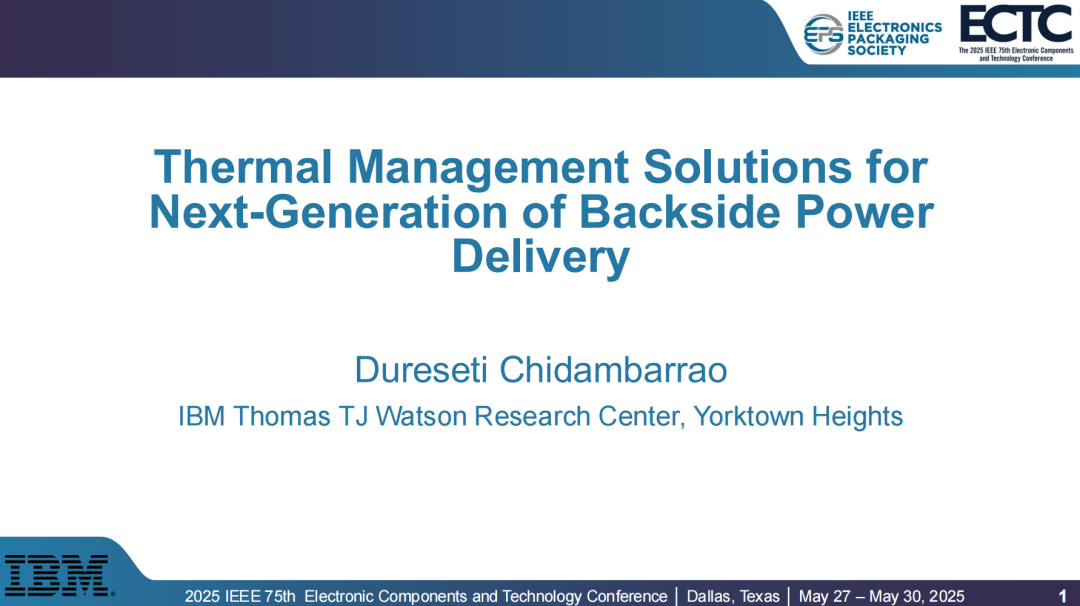

报告指出：

“热点被‘困’在BEOL金属层与硅载体之间，形成局部温度尖峰，热阻（Rth）显著升高。”

这一结构改变带来三重问题：

热扩散路径压缩，导致横向传导能力下降；

热量需穿过BEOL、氧化层、硅载体后，才能触及散热器，路径长且阻力大；

功率密度集中，负载动态变化，加剧热不均。

尤其在热点区域，温升可达20%以上，成为芯片稳定性与可靠性的潜在风险。

三、解决方案：不是一种技术，而是一个体系

报告强调，BSPDN的热挑战并无“银弹”解法。必须从材料、结构、冷却、设计等多层面同时发力，才能形成有效治理体系。

1）材料优化：更高热导的金属替代

在BEOL中使用铜虽然导电性佳，但在小线宽下需配合厚重barrier层（如TaN），反而拖累热效率。研究者探索使用钴（Co）、钌（Ru）等替代材料。

实验数据显示：

全钌互联比铜互联提升热导率约70%，芯片最高温度下降显著；

混合材料结构（如Ru+Co）在热性能和工艺兼容性之间取得平衡。

2）结构设计：Via布局影响巨大

BEOL层的过孔（via）设计直接决定了热通路的畅通程度。报告对比三种布局：

孤立via：导热路径断续，热扩散效果最差；

错位via：改善有限；

堆叠via：形成连续通道，热导率提升63%，芯片最大温度降低0.88°C。

结构本身，正在成为热设计的主战场。

3）冷却机制：通道内嵌，热路反转

传统冷却主要依赖芯片正面，借助风冷或液冷带走热量。但BSPDN将热源推向背部，散热方式也需要重构。

Purdue大学提出：在BEOL中嵌入微通道（microchannel）与气隙结构，使芯片背面具备“主动散热”能力，结合顶部冷却，形成双向协同冷却路径。

4）供电结构选择：热、电性能同步考量

报告对比了4种常见BSPDN连接结构的温度表现：

BPR + nTSV：热、电表现最佳；

Power Via：结构简单，热性能略弱；

BSC（背面接触）：温度最高，因硅层极薄限制了热扩散；

带Slit的nTSV方案则介于几者之间。

供电路径不再是电阻最优问题，而是热-电协同优化问题。

5）多尺度建模：从芯粒到系统级热仿真

面对数百纳米的结构、数百瓦的功耗、数亿个功耗单元，热仿真必须从单点向系统级拓展：

IMEC提出多尺度热建模框架，融合MC-BTE模拟、BEOL材料建模、CPU热点仿真；

精度需达微米以下，支持全芯片热图生成。

EDA工具必须从“功能验证”走向“热行为预测”。

四、未来的芯片架构：热，是第一性原理之一

过去，芯片设计的主变量是性能、面积、功耗（PPA）；而现在，热开始以“物理硬约束”的方式，参与架构决策。

BSPDN不是一个工艺“升级”，而是一种架构“转向”。这种转向带来了新的设计自由度，也引入了新的约束。

报告中的另一组实验显示：在3D封装架构中，采用BSPDN后，SoC热点区域温升可达20%，热扩散面积明显缩小。

这提醒我们，设计芯片不再只是画线、布图、叠层，而是：

从源头考虑热的通路，材料的导性，结构的连续性，冷却的协同性。

热，从幕后走到了台前。

尾声：当热成为第一性原理，我们必须重新设计整个系统

BSPDN提供的是供电重构的可能性，但真正将它带入现实，还需一整套以热为核心变量的系统设计方法。

性能决定上限，热决定底线。而未来的芯片设计，正是在这两者之间寻找平衡。

这场战役刚刚开始。
