当你在芯片上蚀刻出一个50纳米的沟槽，其实是在和原子谈判。
在半导体制程里，刻蚀是个极容易被低估的环节。
大家更关注EUV光刻，追逐Epi、ALD这些新名词，但在实际量产线，刻蚀才是决定精度、速度、良率的真正卡点之一。
尤其当你面对一个多层堆叠、材料复杂、深宽比40:1的结构时，如果你不理解刻蚀的底层机制，只能不断试错调参数，时间、良率、工艺窗口全都白白浪费。

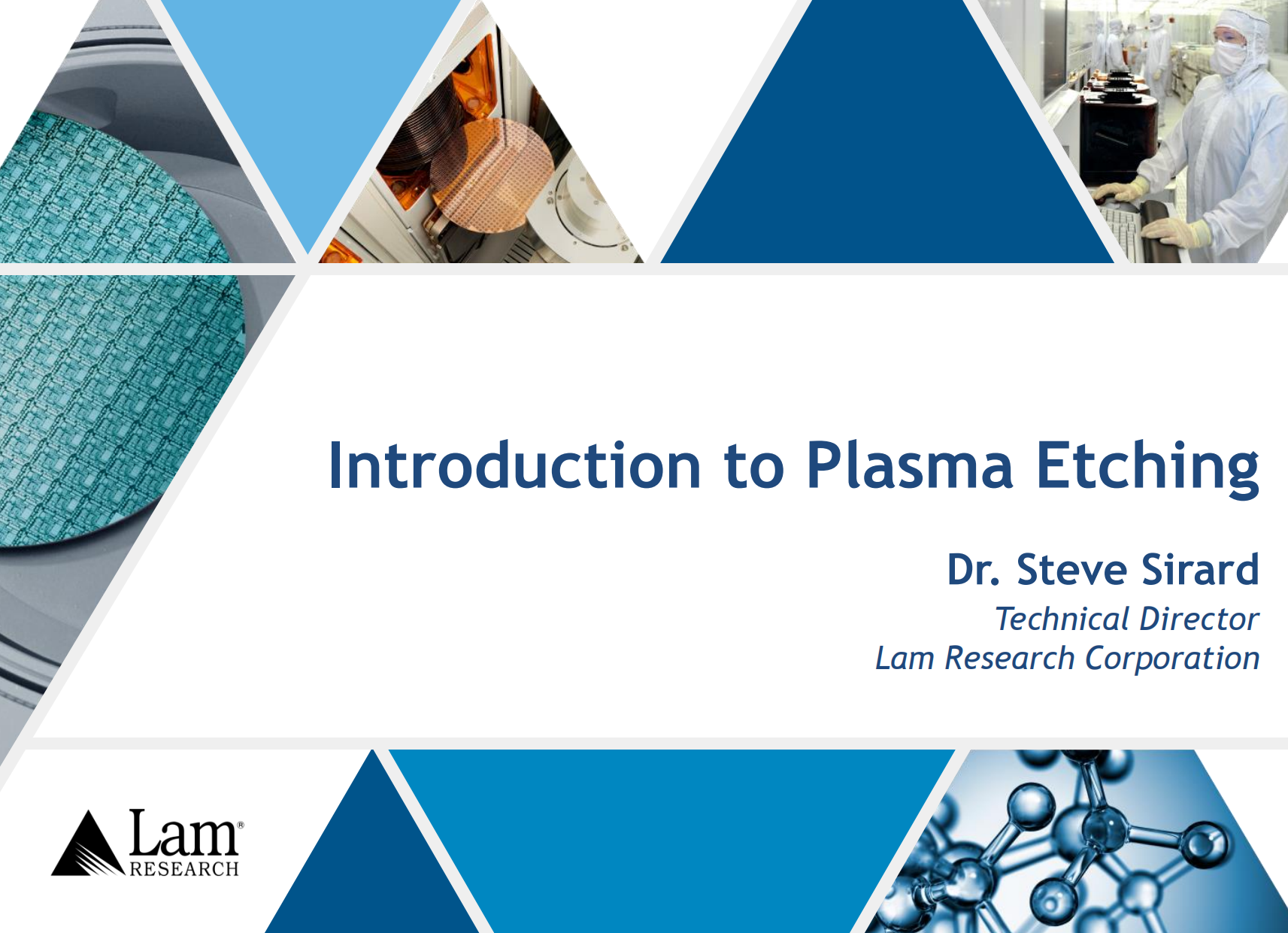

这篇文章，我不做任何主观演绎，完全基于Lam Research的技术总监Steve Sirard博士的一场内部培训报告，带你系统理解：
- 等离子体刻蚀的物理本质
- 图形转移的控制关键
- 四类刻蚀机制的底层区别
- 如何实现各向异性的精密刻蚀
目标非常明确：帮你从根上建立起对「Plasma Etching」的认知框架。
01 / 什么是等离子体刻蚀？本质上是个减法游戏
芯片制造是一场「图形转移」的过程。你要把设计好的掩膜图案，精准地转印到材料表面上。
这可以是加法（沉积），也可以是减法（刻蚀）。
而等离子体刻蚀就是一种高度可控的“减法”工艺。
它的基本流程是这样的：
- 先用光刻胶掩膜，保护住你不想动的区域；
- 然后用等离子体激发出的气体，去“吃掉”那些裸露在外的材料；
- 最后留下一个符合设计图形的结构。
关键问题是：我们想要的不是横向扩散的“腐蚀”，而是垂直下挖的“雕刻”。
这就必须依赖一种特殊的等离子体——它在“方向性”和“选择性”之间找到了理性平衡。
02 / 等离子体：如何在常温下发动“高温化学反应”？
在常规条件下，你要让化学反应快速发生，得升温到几千度。
但在等离子体中，不需要。
这是因为：
等离子体是一种“准中性”的带电气体，里面有高速电子、离子、中性粒子、自由基等活跃物种，它能在低温下产生极高能量密度。
几个核心机制：
- 电子动能极高，远超气体温度，可轻易打破分子键，生成自由基；
- 这些自由基就是蚀刻反应的“刀刃”，可以精准咬住材料；
- 离子通过鞘层（sheath）加速，形成定向轰击，增强刻蚀速率，并提升各向异性；
- 所有这些过程，在室温环境下完成。
换句话说，等离子体把“温度”替换成了“电子能量”与“离子方向性”，以实现微观尺度下的选择性控制。
03 / 为什么等离子体刻蚀能“垂直下刀”？——因为鞘层的存在
刻蚀要精准，就必须避免“横向乱跑”。
这背后依赖的是：鞘层（sheath）形成的方向性加速机制。
简单说，当等离子体接触到腔体壁或晶圆表面，会形成一个电势梯度，阻止轻盈电子流失，同时加速正离子垂直轰击材料表面。
这种垂直加速，就是我们常说的「各向异性刻蚀」的物理基础。
没有鞘层，你得到的是等方向腐蚀；有了鞘层，你才能“精准向下”蚀刻。
04 / 四种刻蚀机制，只有一种最适合你想要的结果
Steve Sirard博士明确给出了四类刻蚀机制，它们分别对应不同的材料、需求和精度目标：
- 纯化学刻蚀：依靠中性自由基反应，优点是选择性高，缺点是各向同性，容易横向腐蚀；
- 物理溅射（Sputtering）：离子轰击打掉表面材料，各向异性强，但选择性差，速度慢；
- 离子增强刻蚀（IEE）：离子+自由基协同作用，兼顾选择性和各向异性，是最常用的方式；
- 离子增强抑制刻蚀（IEIE）：先沉积一层侧壁保护膜，再垂直蚀刻，适用于极限深宽比图形。
一个金句总结这四种方式的适用边界：
想要快？用自由基。想要准？靠离子。想要又快又准？得让它们协同作战。
05 / 控什么，调什么，才是真正的工程师能力？
在等离子体刻蚀这件事上，调参数不是调味料，是控战场。
要实现一个高度各向异性、低侧蚀、无残留、高选择性的刻蚀过程，你得同时盯住以下变量：
- 离子通量（决定方向性）
- 中性粒子/自由基比例（决定化学反应性）
- 表面温度（影响反应速率与膜层沉积）
- 腔体压强（影响鞘层厚度与碰撞概率）
- RF功率与频率（控制等离子体密度与能量分布）
- 气体组分、流量与切换周期（调控反应窗口）
这就是为什么一个成熟的刻蚀工艺开发，可能要调几十种组合，跑几百片晶圆——不是设备不行，而是你得把整个微观反应系统当成“动态控制系统”来思考。
06 / 最终的方向：向“原子级精度”迈进
传统等离子体刻蚀虽然已经够准了，但在原子层级，它依然存在：
- 表面损伤
- 材料混合层（3~5nm）
- 各向异性受限
于是出现了Atomic Layer Etching（ALE），它将整个刻蚀过程分为：
- 自限制反应步（如卤素氯化）
- 离子去除步（如惰性离子剥离）
每次只移除一个原子层，重复堆叠，实现“分子精度的控制”。
未来的刻蚀，不再是“吃掉一块材料”，而是“摘下一颗原子”。
尾声：刻蚀的尽头，是认知的较量
在工艺开发的日常里，刻蚀常常被看成一个“调设备”的事。
但我想说的是：
真正的刻蚀专家，不是会调设备的人，而是能看懂反应路径、离子行为、鞘层动力学的人。
而认知的深度，决定了你能走到多深的工艺窗口。
别让调参数绑架了你对技术的理解。
你需要的，是把这场“原子战争”看明白，然后优雅地下指令。
