从一项“看上去很美”的前沿技术，到如今实实在在进入量产，混合键合（Hybrid Bonding）正悄然成为半导体产业下一个关键变量。

如果你最近刷过行业动态，一定会发现这类标题越来越多出现：

“混合键合突破0.5μm对准精度”、“TSMC量产SoIC封装”、“HBM4堆叠将依赖Hybrid Bonding”……

那么问题来了：

• 混合键合到底是什么？
• 它为何如此重要？
• 实现量产，最大挑战又在哪里？

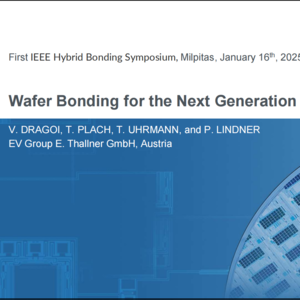

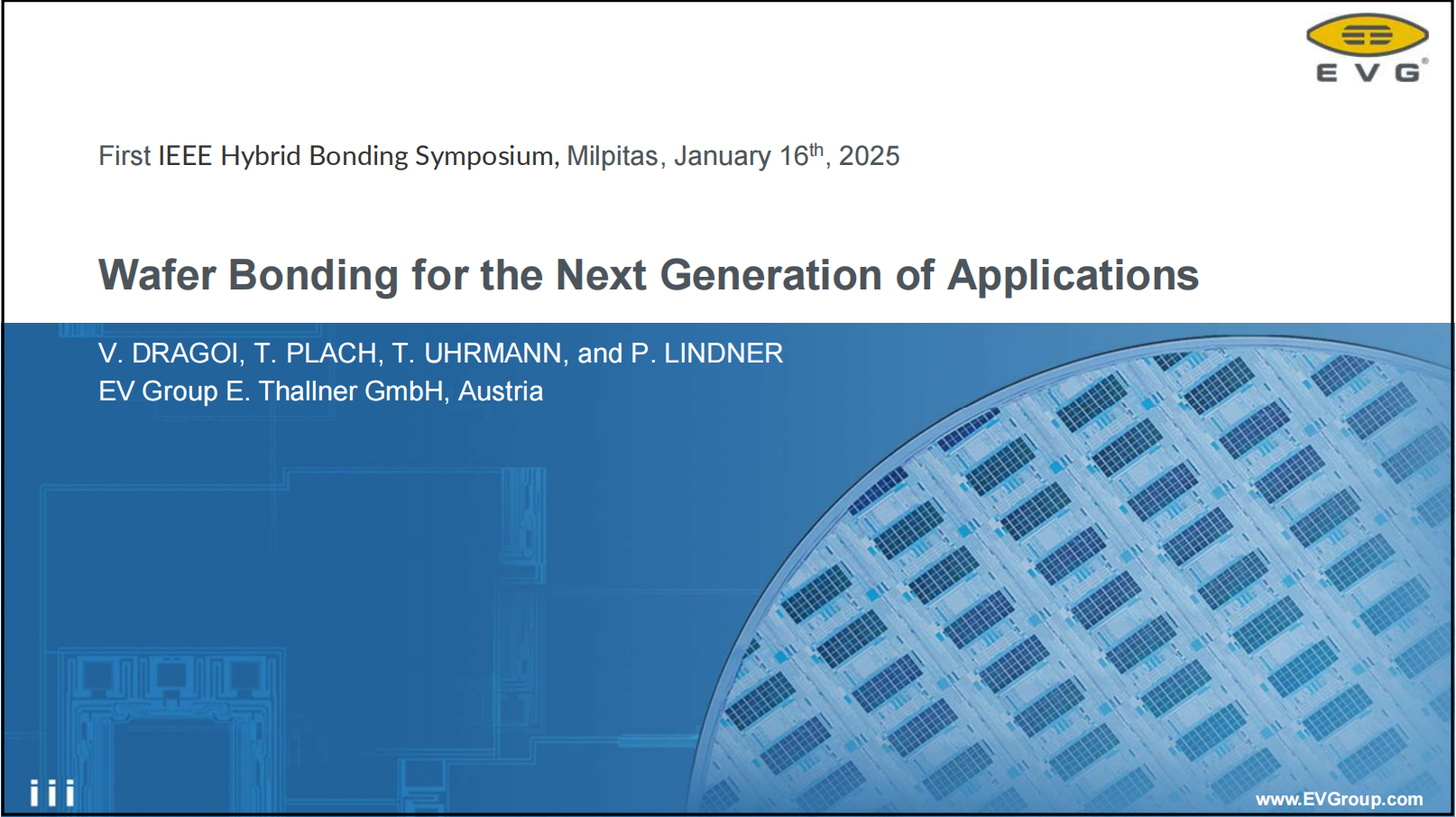

EVG（EV Group）在2025年IEEE混合键合研讨会上，发布了一份信息量爆炸的技术成果分享，涵盖了从底层工艺机理到产业化路径的全景观察。

我通读全文，用这篇文章一次性讲清楚它的底层逻辑、关键机制与产业意义。

从“异想天开”到“产业标配”：混合键合正在悄悄改变半导体堆叠方式

在过去，提到芯片间连接，人们会想到打线（wire bonding）、凸点焊接（C4 bump）、铜柱互联等方式。但随着节点走向3nm以下、HBM堆叠超10层、系统级封装（SoIC）兴起，这些方式逐渐力不从心。

混合键合的本质，是将金属层（如Cu）与绝缘层（如SiO₂）同时接合，实现更高密度、更低延迟的晶圆-晶圆连接方式。

如今，这项技术已经被广泛部署在多个核心应用中：

• 3D NAND堆叠
• HBM/DDR6内存封装
• 逻辑与SRAM分层设计
• 微显示（μLED）
• 影像传感器（CIS）与逻辑共封装

简而言之，从存储、逻辑到显示，混合键合已经成为连接的一种底层新范式。

真正实现混合键合，不是靠“贴合”，而是靠“控制”

很多人以为混合键合就是把两个晶圆压在一起，其实远比这复杂。

这次EVG的展示资料用大量图示揭示了背后的物理机制与工艺挑战：

1. 表面预处理决定了“键得牢不牢”

• 使用**等离子体活化（plasma activation）**在接触表面形成“储能层”，提升SiO₂之间的结合能力；
• 氧等离子或氮等离子会在晶圆表面生成“非晶区”，这个区域越均匀，键合效果越好；
• 等离子参数（气体种类、压力、时间）直接决定结合界面的原子结构和结合能。

不是材料不够强，是你没把表面准备好。

2. 键合波（Bond Wave）才是决定质量的幕后主角

你知道晶圆贴合是怎么开始的吗？不是整个面同时“啪”地贴上，而是从一个点扩展开的“波”。

资料中展示了多个不同键合波传播的图像，揭示出几个关键结论：

• 波速越快，越有利于降低颗粒污染造成的缺陷；
• 不同图案的晶圆（Patterned vs Bare）波速不同；
• 波动不均会带来扭曲（In-plane distortion, IPD），影响后续对准精度。

所以，控制键合波传播，是量产良率的决定性因素之一。

对准精度、残差应力、设备能力：混合键合量产的三大死穴

EVG并未止步于工艺原理，而是直接揭示了当前在大规模生产中遇到的三个核心挑战：

❶ Wafer-to-Wafer 对准精度

• 当前混合键合的对准需求已压缩到亚微米级（<0.5μm）；
• SmartViewTM系统通过旋转、偏移、多点调节，实现亚50nm的误差补偿。

对准系统的极限，决定了先进封装的上限。

❷ 键合残差补偿与设备能力

• 不同代际Chuck（夹具）会在键合后留下不同的残差应力图谱；
• 新一代Chuck通过主动形变补偿，实现了残差的显著降低。

❸ 晶圆变形不可控

• 键合过程中常见的“run-out”误差，在Fusion模式下能达到~1.2 μm（8寸边缘）；
• EVG通过调整硬件曲率+结合仿真预测，进行预补偿控制。

面对挑战，行业正走向“数值模拟+机器学习”的双引擎路线

展示内容的最后，还提到了一个正在兴起的趋势：

设备开发正越来越依赖数值仿真与机器学习算法，成为应对工艺复杂性的关键路径。

用更通俗的方式讲：

• 混合键合不再只是“工艺工程师的调参游戏”；
• 而是“数据科学+制造控制”的交叉领域；
• 谁能用仿真模型准确预测每一处变形，谁就能掌握先进封装的未来。

写在最后：混合键合，真的走到了“产业时刻”

曾几何时，混合键合还只是实验室里的技术demo；而今天，它已经是HBM、SoIC、μLED这些热门产品的幕后支撑。

EVG的这套技术内容告诉我们：

混合键合不是封装边角料，而是先进封装走向系统级架构不可或缺的一环。

它的每一次工艺突破、每一次精度提升，背后都是对“摩尔定律延续”的一次微小推动。

这不是科幻，这是现实。
