这两年,很多人都把注意力投向了 AI 和大模型,但在一些不被广泛讨论的技术会议上,下一代计算范式的雏形,已经开始显露。

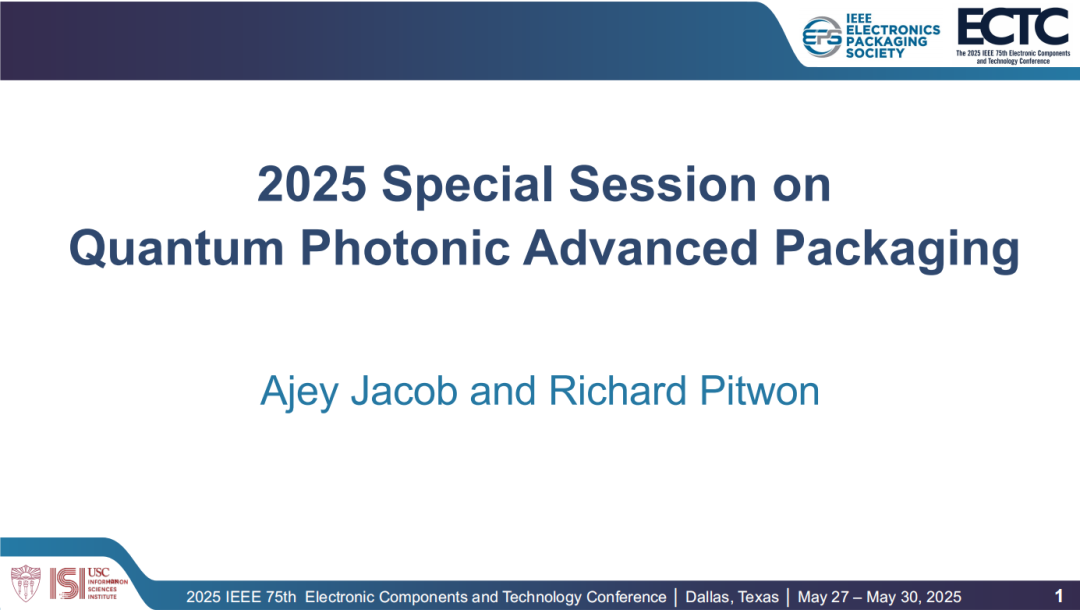

2025 年 5 月,在美国达拉斯举办的 ECTC(IEEE 电子元件与技术大会)上,一场名为《Quantum Photonic Advanced Packaging》的专题会吸引了核心关注——不仅因为它探讨了量子光子计算本身,更因为它切入的是另一个极具技术门槛、却极少有人能讲清楚的关键命题:
量子光子技术,如何在封装层面迈向可制造、可规模化、可集成?
这是一场不折不扣的工程师对话,主讲人包括 Resolute Photonics 的 Richard Pitwon 博士、Xanadu 的 Ilaria Di Luch 博士、NTT 的 Takahiro Kashiwazaki 博士,以及 Senko 的 Andrew Meek 博士,代表了从科研、设备、器件到系统端的核心声音。
而他们交汇出的一个共识是:
👉 真正决定量子光子计算落地节奏的,不是物理定律,而是先进封装能力的演进速度。
从一张图看懂:模块化量子芯片封装的全景蓝图
在报告最核心的部分,主讲团队展示了一张复杂但至关重要的封装架构图,名字是:
Modular Quantum Chip Interposer Packaging
这不是一张概念图,而是一个真实研发中的异构集成方案。整个架构中,至少集成了以下几种芯片或功能模块:
- 超导量子比特(SCQ)
- 光子晶体波导
- 锂铌酸调制器
- 单光子源
- 量子存储模块
- 光电耦合器(边缘耦合、光栅耦合)
- 微凸点+金属散热系统
这套封装方案具备几个关键特性:
异构集成 + 光电耦合 + 热隔离 + 模块化可制造性 + 可冷链互联
它不是为了让“芯片更强”,而是为量子计算铺设一条真实可行的工程路径。
Xanadu 的 AURORA 系统:把量子架构“搬进机架”
来自 Xanadu 的 Ilaria Di Luch 博士,展示了一个极具标志性的系统工程案例:Aurora 架构。
这个系统的核心目标,是打造容错光子量子计算(FTQC),而非实验室验证。这也是第一次,一个完整的光子量子系统——包括 GKP 比特生成、多路复用、纠缠簇态构建、实时门控操作——被整合进了机架级设备中。
Aurora 的架构分为四个关键模块:
- GKP Qubits 生成:由 84 个挤压器和 24 个硅基光子芯片构成,利用高斯玻色采样生成 GKP 状态;
- 多路复用:使用基于 TFLN 的光子集成器,通过 6 个 MUX 单元提升比特生成效率;
- 时空簇态生成:通过稳定光纤延迟线实现空时交错的纠缠结构;
- QPU 实时操作:五个 QPU 模块,实现钟周期级的反馈与同态检测。
量子系统真正迈向实用的标志,不是算法通了,而是“可以上机架”了。
Aurora 甚至支持 24 小时无间断运行,这不仅验证了理论架构,更极大缓解了“量子可扩展性”的现实焦虑。
挑战仍在:光子损耗,才是最大的对手
不过报告也没有回避现阶段的技术瓶颈,尤其在一项关键指标上:
光子路径中的总损耗
在当前阶段,从“挤压器→探测器”路径中,Aurora 的损耗在 13 dB 左右。而要实现真正的 FTQC,理论要求这个数字必须压缩至 0.12 dB,差距近 百倍数量级。
而这也引出了目前技术界必须共同攻克的核心难题:
- 波导损耗必须压缩至 mdB 级别(<1dB/m)
- 切换器损耗需控制在 30mdB 以下
- 封装光纤耦合损耗压至 <0.2dB
- 光子探测器探测效率需达 99.89%
换句话说:
不解决损耗问题,一切光子计算的“商业图景”都只是幻觉。
但好消息是,报告展示了他们与 Corning、Applied Materials 等合作伙伴的联合突破,包括 16 通道封装中实现 0.19 dB 的耦合损耗,及封装稳定性热循环测试。
SENKO 和 NTT 的发声:从产业链看量子封装机会
除了科研驱动,一场技术变革是否真实存在,最直接的信号其实是:有没有产业链上下游开始赌这个方向?
来自 SENKO 的 Andrew Meek 博士给出了非常实际的补充。他们正在通过 CudoForm 金属模压技术开发一种可插拔的 PIC 封装方案,兼顾高精度(<300nm)和低插损(0.14dB),并已应用在欧洲多个量子项目(如 EQUINOX)中。
NTT 的 Takahiro 博士也展示了他们在锂铌酸波导上的非线性压缩与广带光源研发进展,为持续变量量子计算(CVQC)提供底层技术可能。
这意味着:
封装不再只是“配角”,而是决定谁能跑出来的主场工程。
写在最后:量子工程,离我们远吗?
很多人觉得,量子计算太遥远,没必要关心。
但看完这场报告我意识到:
真正改变一个行业的,从来不是爆炸式的“跨越”,而是一组又一组“工程型能力”的集成。
GKP 比特、多路复用、簇态纠缠、超低损耗……这些听起来抽象的词汇,正在一步步变成可以交付、可以装机、可以冷链运输的系统能力。
而封装,就是那个最容易被忽略、却最难做到的“系统工程入口”。
也许我们距离量子计算的大规模商用还有很远,但在今天——
我们已经距离“可制造的量子计算”更近了一步。
